ติดตั้งง่ายเหมาะสําหรับติดตั้งในระบบไฟฟ้าที่จ่ายไฟฟ้าแล้วเพราะไม่ต้องปลดสาย วัสดุโครงสร้างแข็งแรงทนทาน มีความปลอดภัยสูง มีขนาดกระแส Primary ให้เลือกตั้งแต่ 100 A จนสูงถึง 5000 A และมีความแม่นยําสูง
สถานะสต๊อก:
1
| SPECIFICATION | |
| Standard | IEC60044-1 |
| Rated primary current | 100A - 5000A |
| Rated secondary current | 1A or 5A |
| Highest voltage for equipment Um (rms) | 0.72Kv |
| Operating frequency | 50/60Hz |
| Withstand voltage (rms) | 3000Vac |
| Instrument security factory | FS<5 |
| Case material | UL flame retardent rating 94 - V0 |
| Operating temperature | -15 - 6C ํ |
| FEATURES | |
| - Easy to mounting | |
| - 4 standard size | |
| - Low cost |

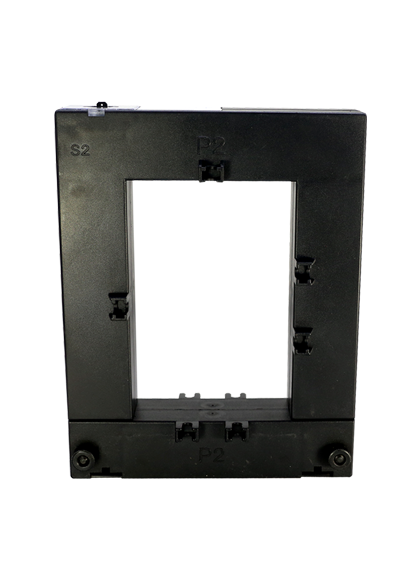

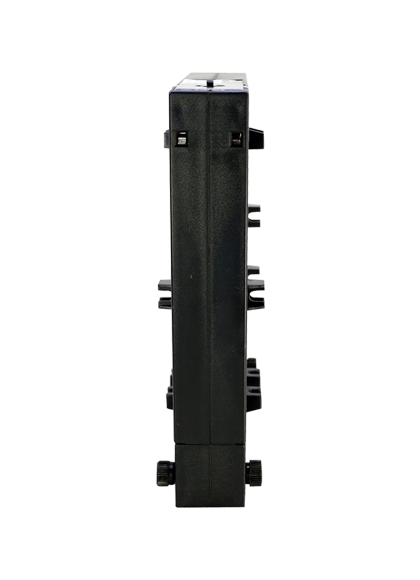

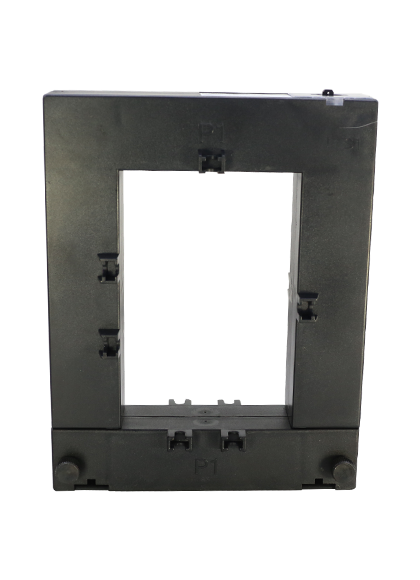

| หม้อแปลงกระแสไฟฟ้าแบบแกนแยก | |
| Window | 80x120 mm |
| Burden Output | 10 VA |
| Accuracy Class | 0.5 |
| Ratio Current (A) Primary / Secondary | 1200/5A |
| Though No. (Turns) | 1 |
| Packing Pc/Box | 1 |
| Packing Pcs/Ctns | 12 |
| Model | Dimension (mm) | ||||||
| A | B | C | D | E | F | G | |
| TP-812 | 184 | 146 | 32 | 49.5 | 66.5 | 121 | 80.5 |
| Accuracy class |
Permissible ratio error at various Percentage of rated secondary current ( ) |
||||
| 1% | 5% | 20% | 100% | 120% | |
| 1 | - | 3 | 1.5 | 1 | 1 |
| 0.5 | - | 1.5 | 0.75 | 0.5 | 0.5 |
| 0.2 | - | 0.75 | 0.35 | 0.2 | 0.2 |
| 0.5S | 1.5 | 0.75 | 0.5 | 0.5 | 0.5 |
| 0.2S | 0.75 | 0.05 | 0.2 | 0.2 | 0.2 |
หม้อแปลงกระแสไฟฟ้าแบบแกนแยก
หม้อแปลงกระแสไฟฟ้าแบบแกนแยก
หม้อแปลงกระแสไฟฟ้าแบบแกนแยก
หม้อแปลงกระแสไฟฟ้าแบบแกนแยก
หม้อแปลงกระแสไฟฟ้าแบบแกนแยก
| SPECIFICATION | |
| Standard | IEC60044-1 |
| Rated primary current | 100A - 5000A |
| Rated secondary current | 1A or 5A |
| Highest voltage for equipment Um (rms) | 0.72Kv |
| Operating frequency | 50/60Hz |
| Withstand voltage (rms) | 3000Vac |
| Instrument security factory | FS<5 |
| Case material | UL flame retardent rating 94 - V0 |
| Operating temperature | -15 - 6C ํ |
| FEATURES | |
| - Easy to mounting | |
| - 4 standard size | |
| - Low cost |
| หม้อแปลงกระแสไฟฟ้าแบบแกนแยก | |
| Window | 80x120 mm |
| Burden Output | 10 VA |
| Accuracy Class | 0.5 |
| Ratio Current (A) Primary / Secondary | 1200/5A |
| Though No. (Turns) | 1 |
| Packing Pc/Box | 1 |
| Packing Pcs/Ctns | 12 |
| Model | Dimension (mm) | ||||||
| A | B | C | D | E | F | G | |
| TP-812 | 184 | 146 | 32 | 49.5 | 66.5 | 121 | 80.5 |
| Accuracy class |
Permissible ratio error at various Percentage of rated secondary current ( ) |
||||
| 1% | 5% | 20% | 100% | 120% | |
| 1 | - | 3 | 1.5 | 1 | 1 |
| 0.5 | - | 1.5 | 0.75 | 0.5 | 0.5 |
| 0.2 | - | 0.75 | 0.35 | 0.2 | 0.2 |
| 0.5S | 1.5 | 0.75 | 0.5 | 0.5 | 0.5 |
| 0.2S | 0.75 | 0.05 | 0.2 | 0.2 | 0.2 |
