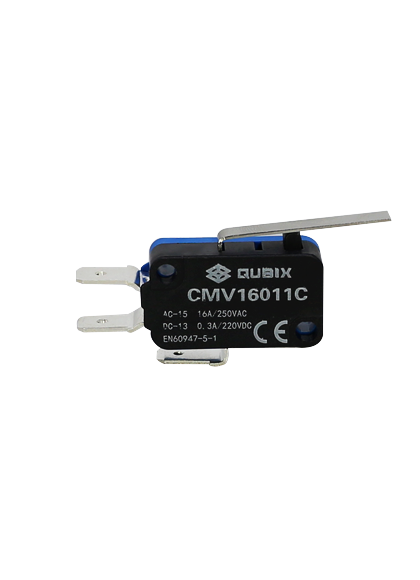

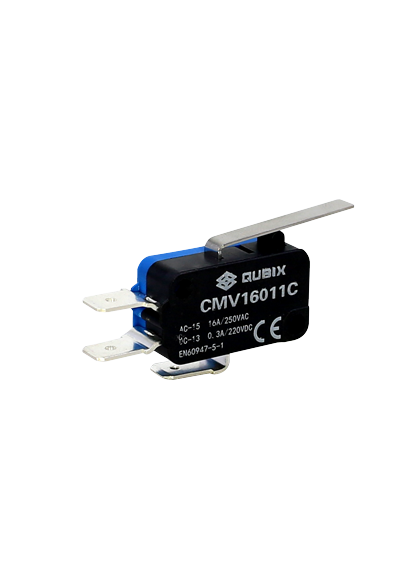

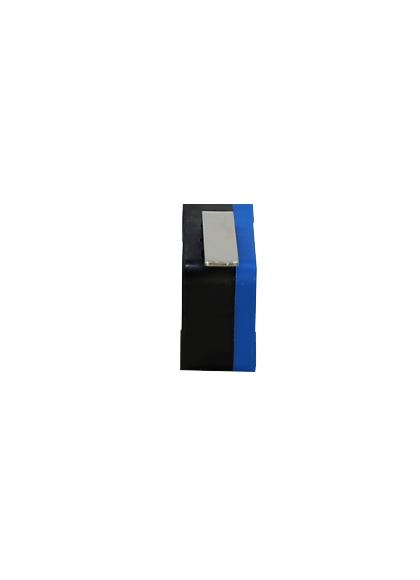

CMV16011C

ลิมิทสวิทช์

สถานะสต๊อก:

สอบถามได้ @Line : @electric-mart

53.50 ฿ 37.45 ฿
จำนวน

หยิบใส่ตะกร้า

Item		CMV 10	CMV16	CMV 21
Operation speed		0.1mm~1m/s (Button type)
Operation frequency		Mechanical : 240 operations/min Electrical : 20 operations/min
Insulation resistance		100MΩ adove(at 500Vdc)
Contact resistance		15mmΩmax.(initial value)1,000Vac, 50/60Hz for 1 min.
Withstand voltage	Non-continuous teminals
	Current-carrying and non-current- carrying metal parts. Between terminal and earthing	1,500Vac, 50/60Hz for 1min.	2,000Vac, 50/60Hz for 1 min.
Vibration	Misoperation	10 to 55Hz, 1.5mm pairs swing
Shock	Durable	1,000m/s2 (100G)
	Misoperation	200m/s2 (100G)	300m/s2 (100G)
Life	Mechanical	10,000,000 operations min.
	Electrical	300,000 operations min.	100,000 operations min.
Temperature		-10 ํC ~ +65 ํC
Humidity		85%RH (-5 ํC ~ +35 ํC)

ลิมิตสวิตช์
ลักษณะหน้าสัมผัสทำงาน	Hinge Lever
Rated Current / Voltage	16A / 250V
Contact Type	SPDT 1NO, 1NC
Terminal Type	NEMA TYPE #250 TAB 6.3 mm

Model Designations
Item	Code	Description
1. Rated Current	10	10A
	16	16A
	21	21A
2. Head and driving rod	0	Pin Plunger
	1	Hinge Lever
	2	Short Hinge Lever
	3	Hinge Roller Lever
	4	Short Hinge Roller Lever
	5	Long Hinge Lever
	6	Simulated Hinge Lever
3. Terminal specifications	C	#250 terminal
3. Terminal specifications	D	#187 terminal

Ratings
Spec.	Rated voltage	Noninductive Load (A)				Inductive Load (A)				Inrush Current (A)
		Resistance Load		Lamp Load		Inductive Load		Motor Load

		NC	NO	NC	NO	NC	NO	NC	NO	NC	NO
10A	250Vac	10		1.5		6		2		24 max.
	8Vdc	10		3		6		3
	30Vdc	6		3		6		3
	125Vdc	0.3		0.1		0.6		0.1
	250Vdc	0.3		0.05		0.3		0.05
16A	250Vac	16		2		10		3		40 max.
	8Vdc	16		4		10		6
	30Vdc	10		4		10		4
	125Vdc	0.6		0.1		0.6		0.1
	250Vdc	0.3		0.05		0.3		0.05
21A	250Vac	21		3		12		4		50 max.
	8Vdc	21		5		12		7
	30Vdc	14		5		12		5
	125Vdc	0.6		0.1		0.6		0.1
	250Vdc	0.3		0.05		0.3		0.05
