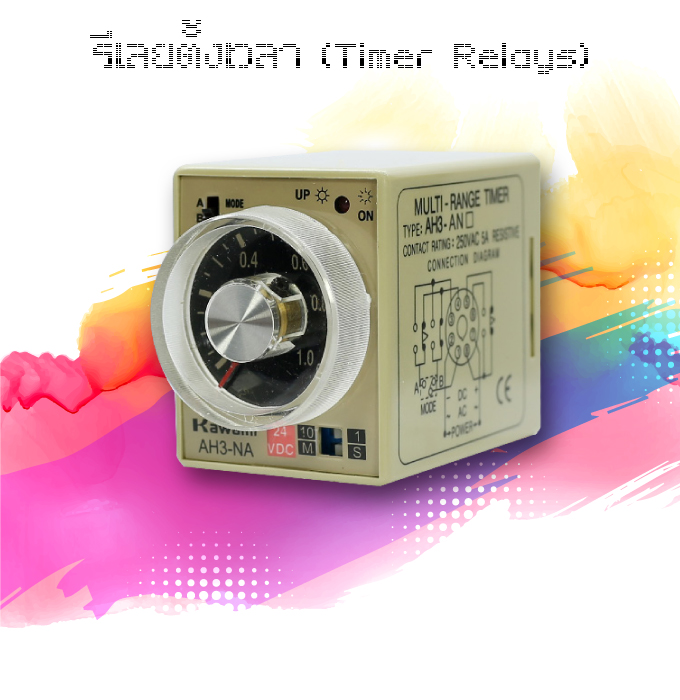

รีเลย์ตั้งเวลาเป็นอุปกรณ์ทำงานโดยอาศัยหลักการทำงานหน่วงเวลาด้วยระบบ อิเล็กทรอนิกส์ การใช้รีเลย์ตั้งเวลาในการควบคุมการผลิตมีความจำเป็นมาก เพื่อที่ให้ระบบการทำงานมีประสิทธิภาพสูงสุด ก่อนที่จะไปสู่ระบบการผลิตต่อไป โดยภายในจะประกอบด้วยไมโครโปรเซสเซอร์ควบคุมการทำงานการตั้งเวลา โดยการปรับที่สวิตซ์หมุนด้านหน้าของรีเลย์ และมีสวิตซ์เลือกย่านการทำงาน

หลักการทำงาน

    เมื่อจ่ายไฟเข้ารีเลย์ตั้งเวลา ไฟเปิด(ON) จะติดแสดงว่าแผงอิเล็กทรอนิกส์กำลังทำงานควบคุม เมื่อกำหนดเวลาที่ตั้งไว้เรียบร้อย สัญญาณไฟ(UP) จะติด แสดงว่ารีเลย์ตั้งเวลาได้เริ่มทำงาน โดยเมื่อถึงเวลาที่กำหนด หน้าสัมผัสที่ปิดจะเปิด หน้าสัมผัสที่เปิดก็จะปิด และเมื่อหยุดจ่ายไฟจะกลับสู่สภาพเดิมและเราจึงสามารถทำการตั้งเวลาใหม่ได้ อีกครั้ง

ส่วนประกอบของรีเลย์ตั้งเวลา

    โครงสร้างภายนอกที่สำคัญ

1. ตารางเทียบตั้งเวลา

2. ปุ่มตั้งเวลา

3. ฐานเสียบตัวตั้งเวลา

4. สัญลักษณ์และรายละเอียดการต่อใช้งาน

5. ขาเสียบเข้าฐาน

โครงสร้างภายในของตัวตั้งเวลา

1. หม้อแปลง แปลงแรงดันเข้าชุดควบคุมอิเล็คทรอนิกส์

2. ชุดแผงควบคุมอิเล็คทรอนิกส์ซึ่งมีส่วนประกอบที่สำคัญคือไอซี

3. รีเลย์ทำหน้าที่ตัดต่อหน้าสัมผัสตามเวลาที่กำหนด

4. ฐานเชื่อมสายรีเลย์กับขาเสียบตั้วตั้งเวลา
